- pro přetlaky od 0.2 do 400 bar
- pro podtlaky od -0.2 do -0.8 bar
- pro tlakové diference od 0.3 do 50 bar
- robustní provedení
- pro vodu, vzduch, hydraulické systémy, ropné látky apod.
- spínací, rozpínací či přepínací kontakty
- krytí IP 65
kontakty:
250 V, 42 V
tlakové přívody:
G1/4"; po dohodě jiné
materiály membrán a těsnění:
NBR, EPDM,Viton ®, UR, další
materiál těla:
pozink, mosaz, nerez
| typ | rozsah nastavení tlaku (bar) | hystereze | kontakt | konektor | přípoj |
|---|---|---|---|---|---|
| přetlak | |||||
| Typ 214 | 0,3 .. 2, 1 .. 10 | 10% | NC - rozpínací NO - spínací |
fast-on | G 1/8" |
| Typ 404 | 0,3 .. 2, 1 .. 10, 10 .. 70, 50 .. 200 | 10-15% | NC - rozpínací NO - spínací |
fast-on | G 1/4" |
| Typ 406 | 0,2 .. 2, 0,5 .. 10 | 10% | NC - rozpínací NO - spínací |
fast-on | G 1/4" |
| Typ 420 | 0,5 .. 2, 1 .. 10, 10 .. 70, 50 .. 200 | 15-25% | NC - rozpínací NO - spínací SW - přepínací |
fast-on | G 1/4" |
| Typ 550 | 0,5 .. 2, 1 .. 10, 10 .. 70, 50 .. 200 | 15-25% | SW - přepínací | DIN 43 650 | G 1/4" |
| Typ 600 | 0,3 .. 2, 1 .. 10, 10 .. 70, 50 .. 200 | 15-25% | SW - přepínací | DIN 43 650 | G 1/4" |
| Typ 601 | 0,3 .. 2, 1 .. 10, 10 .. 70, 50 .. 200 | 15-25% | SW - přepínací | DIN 43 650 | G 1/4" |
| Typ 602 | 50 .. 400 | 15-25% | SW - přepínací | DIN 43 650 | G 1/4" |
| Typ 640 | 10 .. 70, 50 .. 200, 200 .. 400 | 15-25% | SW - přepínací | DIN 43 650 | přírubový |
| podtlak | |||||
| Typ 300 | -200 .. -800 | 15-25% | SW - přepínací | fast-on | G 1/8" |
| Typ 302 | -50 .. -300, -200 .. -800 | 6-15% | SW - přepínací | DIN 43 650, M12x1 | G 1/4" |
| Typ 330 | -200 .. -800 | 15-25% | SW - přepínací | DIN 43 650 | G 1/4" |
| diference | |||||
| Typ 705 | 0,3 .. 2 | 15-25% | SW - přepínací | DIN 43 650 | 2xG 1/8" |
| Typ 710 | 0,5 .. 3 | 15-25% | SW - přepínací | DIN 43 650 | 2xG 1/8" |
| Typ 720 | 2 ..10, 5 .. 50 | 15-25% | SW - přepínací | DIN 43 650 | 2xG 1/8" |

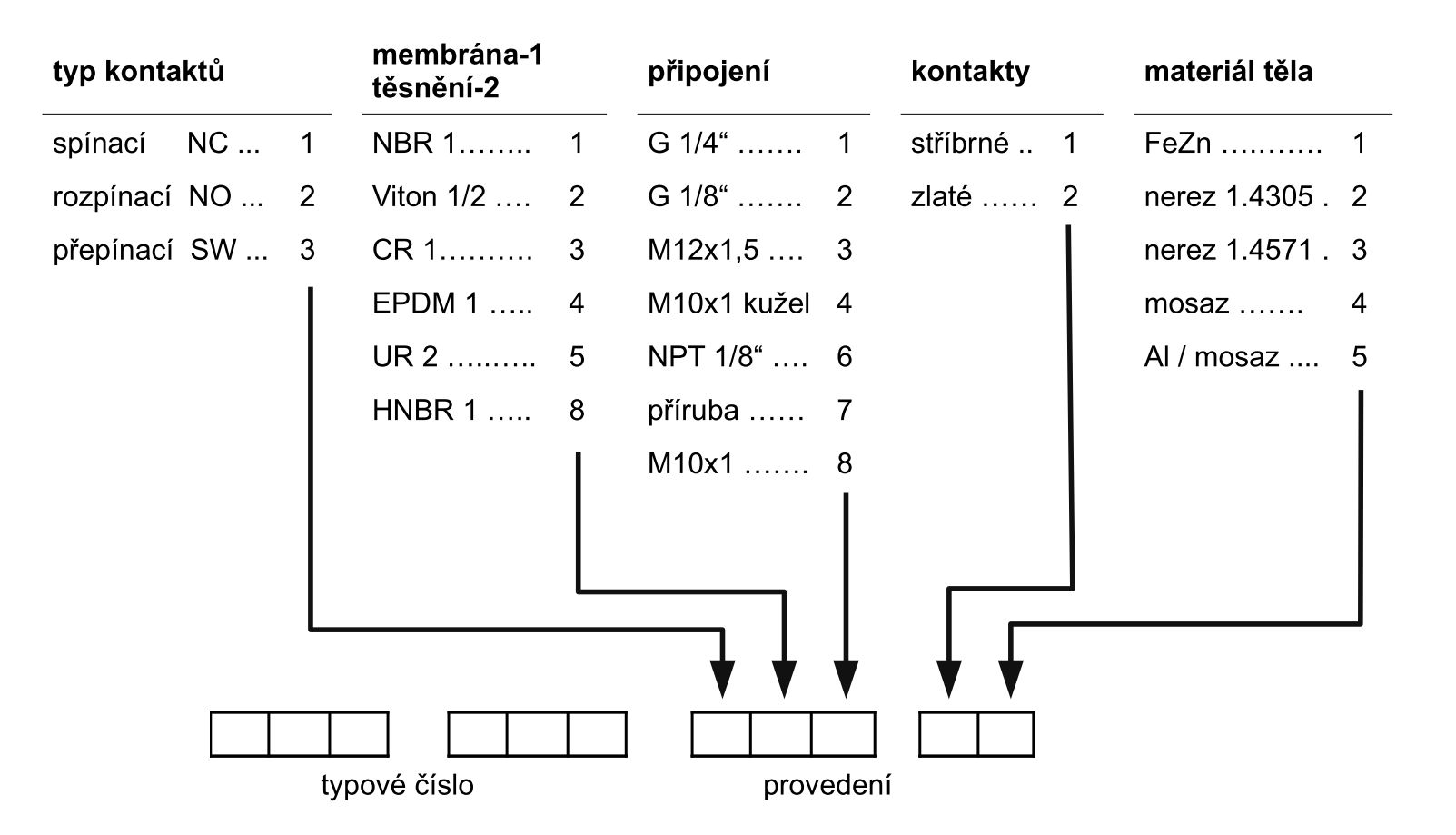

Tabulka objednacích kódů mechanických spínačů:
| CZ | EN | DE | RU | ||
|---|---|---|---|---|---|
| Typ 214 - přetlakový spínač se spínacím nebo rozpínacím kontaktem |
 |
|
|
||
| Typ 404 - přetlakový spínač se spínacím a nebo rozpínacím kontaktem, s malou hysterezí |
|
|
|||
| Typ 406 - přetlakový spínač se spínacím a nebo rozpínacím kontaktem, s malou hysterezí |
|
|
|||
| Typ 420 - přetlakový spínač se spínacím, rozpínacím nebo s přepínacím kontaktem |
|
|
|
||
| Typ 600 - přetlakový spínač s vnějším závitem a s přepínacím kontaktem |
|
|
|
||
| Typ 601, 602 - přetlakový spínač s vnitřním závitem a s přepínacím kontaktem |
|
|
|
||
| Typ 640 - přetlakový spínač s přírubový uchycením a s přepínacím kontaktem |
|
|
|
||
| Typ 300 - podtlakový spínač s přepínacím kontaktem |
|
|
|
||
| Typ 302 - podtlakový spínač s přepínacím kontaktem, s vyšší citlivostí a menší hysterezí |
|
|
|||
| Typ 330 - podtlakový spínač s přepínacím kontaktem |
|
|
|
||
| Typ 705 - diferenční spínač pro nižší tlaky (Pstat=10 bar) |
|
|
|
||
| Typ 710 - diferenční spínač pro nižžší tlaky (Pstat=10 bar) |
|
|
|
||
| Typ 720 - diferenční spínač pro vysoké tlaky (Pstat=50, 250 bar) |
|
|
|
||
| Typ 920 - elektronický tlakový spínač |
|
|
|||
| Typ 930 - elektronický tlakový spínač s displejem |
|
|
| CZ | EN | DE | RU | ||
|---|---|---|---|---|---|
| Typ 300, 302, 330 - podtlakové spínače |
|
||||
| Typ 420 - přetlakový spínač se spínacím, rozpínacím nebo s přepínacím kontaktem |
|
||||
| Typ 600 - přetlakový spínač s vnějším závitem a s přepínacím kontaktem |
|
||||
| Typ 930 - elektronický tlakový spínač s displejem |
|
